Vigueta pretensada

Descripción

¿Qué es la vigueta pretensada?

La vigueta pretensada es el elemento portante de un sistema de losa aligerada. Se fabrica con concreto de alta resistencia y alambre de presfuerzo grafilado que se tensa antes del colado; al liberar la tensión, el acero comprime el concreto y le confiere una capacidad de carga muy superior a la de una pieza de concreto reforzado convencional, además de reducir el agrietamiento.

Su sección en T invertida recibe y apoya la bovedilla. Junto con el acero de refuerzo y la capa de compresión, forma una losa monolítica, resistente y económica, con un peso propio menor gracias al aligerado con poliestireno.

Sistema constructivo

Techado con vigueta pretensada y bovedilla

El sistema se compone de elementos portantes (viguetas), elementos aligerantes (bovedillas), acero de refuerzo y capa de compresión. Juntos forman una losa monolítica.

Capa de compresión

Malla electrosoldada

Bovedilla EPS

Vigueta pretensada

1

Vigueta pretensada BARIComponente portante resistente del sistema, formado por alambre de presfuerzo y concreto de alta resistencia. Su forma de T invertida permite el apoyo de la bovedilla.

2

Bovedilla de poliestirenoComponente aligerante de relleno apoyado directamente en las viguetas. Su densidad es inferior a la del concreto, lo que reduce el peso de la losa. Actúa como molde: no aporta resistencia estructural.

3

Acero de refuerzo · malla electrosoldadaSe coloca en la capa de compresión para resistir los esfuerzos de flexión de la estructura. El tipo de malla varía según la especificación del proyecto.

4

Capa de compresiónConcreto colado en obra sobre viguetas, bovedillas y acero. Integra los tres elementos de forma monolítica y da lugar al sistema de techado.

Características

Forma, dimensiones y pesos

Sección en T invertida (base 13 cm, ceja 5 cm). Dos tipos según la altura de la vigueta.

Tipo (altura)	Peso	Área de sección	No. de alambres
12 cm	21 kg / ml	a = 0.009825 m²	3 · 4 · 5 · 6
20 cm	35 kg / ml	a = 0.014375 m²	6

El número de alambres de presfuerzo define la capacidad de carga de la vigueta; se selecciona según el claro y las cargas del proyecto.

Ventajas

Por qué usar vigueta pretensada

Mayor capacidad de cargaEl presfuerzo comprime el concreto y eleva su resistencia.

Losa más ligeraLa bovedilla EPS baja el peso propio de la estructura.

Montaje rápido y económicoMenos cimbra y mano de obra que una losa maciza.

Claros ampliosCubre claros grandes según peralte y bovedilla.

Aislamiento térmico y acústicoLa bovedilla de poliestireno aporta confort.

Calidad repetibleFabricación controlada: geometría y peso trazables.

Especificaciones técnicas

Losa "común" pretensada

Concreto en viguetas	F'c = 300 a 350 kg/cm²
Acero en viguetas	Grafilado · F'y = 22,000 a 25,000 kg/cm²
Concreto de capa de compresión	F'c = 200 kg/cm²
Peso propio de losa	147 a 292 kg/m² (según sistema)

Separación entre ejes	71 cm
Peralte total (variable)	15, 20, 25, 30
Espesor de capa de compresión	3 a 10 cm
Apuntalamiento	Se recomienda cada 1.30 m

El peso propio incluye la capa de compresión. Los valores corresponden a ensayos de laboratorio en condiciones controladas; las condiciones reales de aplicación pueden modificar el desempeño.

Espesor y pesos de las losas

Con capa de compresión de 5 cm

Vigueta	Bovedilla	Alto total de losa	Peso
12 cm	15 cm	20 cm	150 kg/m²
12 cm	20 cm	25 cm	157 kg/m²
20 cm	24 cm	29 cm	174 kg/m²
20 cm	30 cm	35 cm	254 kg/m²

Configuraciones de referencia. El alto total y el peso varían con el peralte de la vigueta y la altura de la bovedilla.

Calculadora de losa

Calcula tu losa en segundos

IA BARI

Elige el claro y el sistema (vigueta + bovedilla) y te decimos cuánto carga la losa, su peso propio y la carga viva disponible. Basado en las tablas oficiales BARI.

Claro libre (m)

5.00 m

Bovedilla (cm)

Alambres de presfuerzo

Carga total admisible0kg/m²

Carga viva disponible0kg/m²

Peso propio de la losa0kg/m²

Alto total de losa0cm

Capa de compresión5cm

Peso propioCarga viva

Rendimiento: 1.40 m de vigueta y 1.14 pzas de bovedilla (0.15×0.63×1.23 m) por m².

Cotizar este sistema por WhatsApp

Opciones para este claro

Valores de referencia basados en ensayos de laboratorio (capa de compresión de 5 cm), tomados de las tablas oficiales BARI. Las cargas son totales (carga viva + peso propio). El diseño estructural definitivo debe ser validado por un ingeniero o DRO responsable.

Rendimientos y cuantificación

Cuánto material lleva tu losa

1.40 mde vigueta por m² de techo

1.14 pzasde bovedilla por m² (0.15 × 0.63 × 1.23 m)

71 cmseparación entre ejes

1.30 mapuntalamiento recomendado

Peso propio por sistema (bovedilla)

147Bovedilla 15 · kg/m²

174Bovedilla 20 · kg/m²

190Bovedilla 24 · kg/m²

203Bovedilla 30 sencilla · kg/m²

292Bovedilla 30 doble · kg/m²

Contamos con tablas de cálculo de peso y utilización por claro (hasta 10.5 m) y de cuantificación de viguetas. Solicita la ficha técnica completa para el diseño de tu losa.

Tablas técnicas

Cálculo y cuantificación

Tablas oficiales BARI para el cálculo de peso y utilización, y para cuantificar el número de viguetas por claro. Haz clic en una tabla para ampliarla, o descarga el PDF.

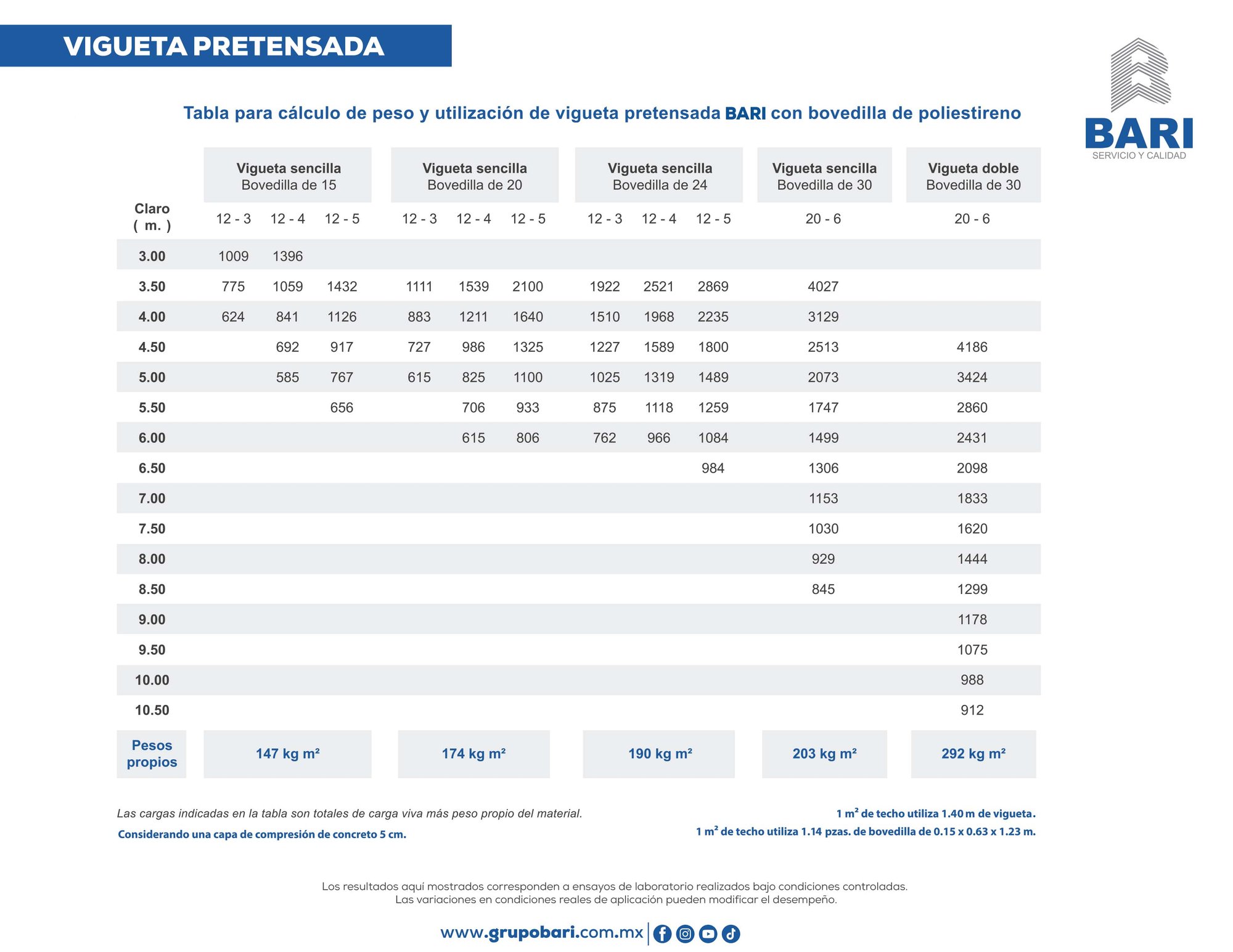

Cálculo de losa

Peso y utilización de vigueta con bovedilla

Cargas totales (carga viva + peso propio) por claro y sistema. Considera capa de compresión de 5 cm.

Descargar PDF

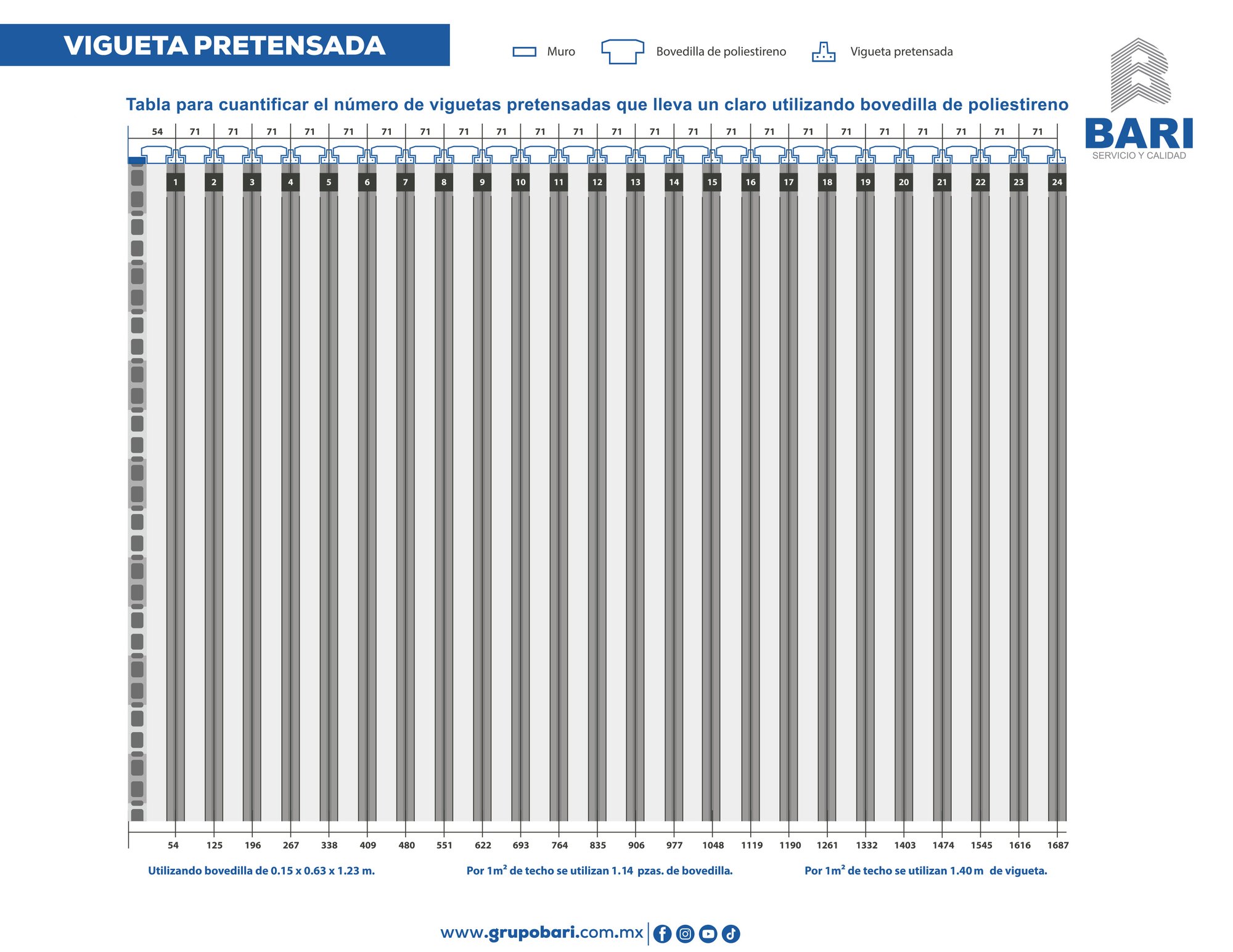

Cuantificación

Número de viguetas por claro

Viguetas y bovedillas que lleva un claro. Bovedilla 0.15 × 0.63 × 1.23 m: 1.40 m de vigueta y 1.14 pzas/m².

Descargar PDF

Aplicaciones

Dónde se usa

ResidencialEntrepisos y azoteas en vivienda.

ComercialLocales, plazas y oficinas.

IndustrialNaves y edificios productivos.

HoteleroHoteles y desarrollos turísticos.

EducativoEscuelas y campus.

GobiernoObra pública e infraestructura.

Preguntas frecuentes

Resolvemos tus dudas

¿Qué es el presfuerzo y por qué importa?

El alambre de acero se tensa antes de colar el concreto; al liberarlo, comprime la pieza. Esa compresión previa aumenta la capacidad de carga y reduce el agrietamiento frente a una vigueta de concreto reforzado convencional.

¿Qué claros cubre el sistema?

Depende del peralte de la vigueta, la bovedilla y las cargas. El sistema cubre claros amplios; contamos con tablas de cálculo por claro (hasta 10.5 m) para seleccionar la vigueta adecuada.

¿Es necesario apuntalar?

Sí. Se recomienda apuntalar cada 1.30 m durante el colado, hasta que la capa de compresión alcance la resistencia de diseño.

¿Qué separación llevan las viguetas?

71 cm entre ejes con la bovedilla estándar (0.15 × 0.63 × 1.23 m).

¿Qué malla se usa en la capa de compresión?

Una malla electrosoldada cuyo calibre varía según la especificación del proyecto. Te asesoramos para definirla.

¿Cuánto pesa la losa terminada?

Entre 147 y 292 kg/m² según el sistema (altura de bovedilla y peralte), incluyendo la capa de compresión.

Estamos para atenderte

¿Vas a diseñar o cotizar una losa?

Un asesor técnico te ayuda a seleccionar la vigueta, el peralte y la bovedilla, y a cuantificar el material. Respuesta rápida por WhatsApp.
